CIRS 023加速器性能檢測模體產品詳情
——準確•經濟•易于使用
通過成像指導進行目標定位對于準確地進行放射治療至關重要，驗證所有成像、定位和瞄準系統是否與真實的輻射等中心線對齊至關重要。CIRS 023加速器性能檢測模體提供了一種經濟高效，快速而準確的手段來測試輻射等角點與圖像制導系統等角點的重合性。

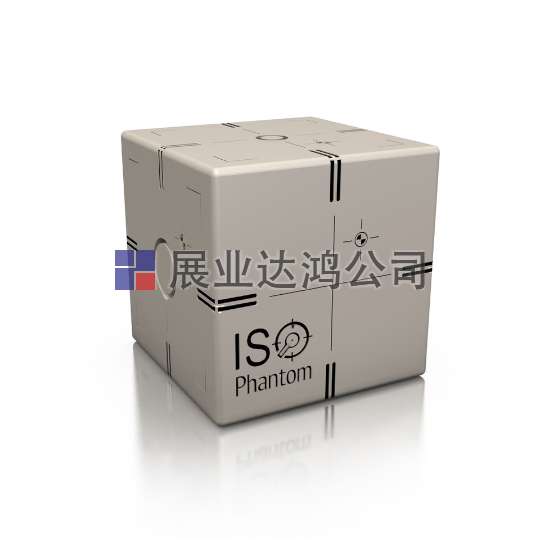

ISO模體專門設計用于日常系統檢查。LINAC激光和光場可以使用ISO模體外部的雕刻標記“調整”到真實的輻射等中心點，可以使用內置的射線照相標記檢查光場和輻射場的對齊方式。更重要的是，可以檢查OBI和EPID的等角點的真實空間對準和與治療光束的同心。
ISO模體包含一個唯一的中心基準點和一個偏移目標。偏移目標用于通過定位目標，移動表確定的量并驗證偏移目標已位于等角點來確保由kV/MV成像生成的工作臺偏移坐標準確。中心基準點和偏移目標的直徑為6.35毫米，由陶瓷制成。外部加工有同心圓靶，以使用戶能夠客觀地評估所有設置誤差，包括旋轉，并輕松將體模對準真實的輻射等角點。ISO phantom的加工公差為±0.02 mm。目標定位精度為±0.1毫米。
可選的光學目標框架適配器可用于以簡單且可重復的方式將任何無框架SRS RF或光學跟蹤目標陣列機械地注冊到ISO模體。您可以通過選擇的粘合劑或機械緊固件安裝目標陣列。
有兩種可用于ISO模體的平臺。一種設計用于與沙發床分度桿對齊，并提供用于增量調節俯仰，橫滾和偏航的索引。第二個平臺使用Iso Analyze軟件為kV / MV像素大小提供了調平腳和嵌入式標記。
CIRS 023加速器性能檢測模體?特征
獨特的基準在EPID，kV和CBCT成像中產生清晰清晰的圖像
偏移目標基準以檢查躺椅校正的準確性
檢查激光對準，光場尺寸驗證，
kV和MV成像儀一致性，CBCT工藝精度，ODI精度，工作臺高度精度以及輻射場/光場對準
