電池阻抗特性分析儀
BRS Messtechnik GmbH 是源自德國的電池測量技術領域的專家。
我們的創新測試測量產品電池阻抗特性分析儀系列產品，首次將理論研究前沿的電化學
阻抗譜（EIS）測試技術推廣到電池工業領域，為快速、無損、全面檢測電池內阻性能提供
了新的依據和方法。

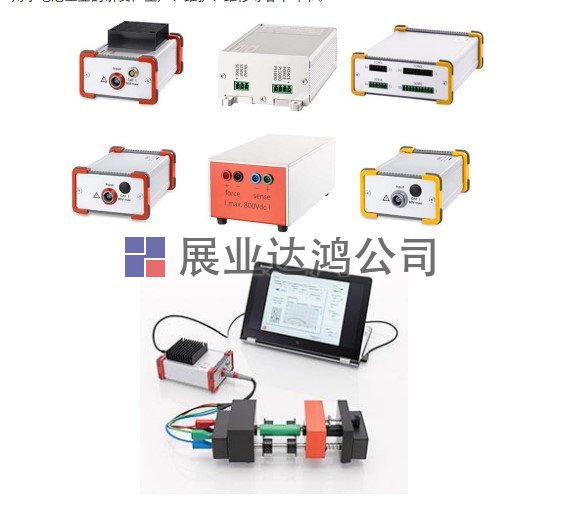

BRS 的電池阻抗特性分析儀系列產品是經濟實用的專業電池阻抗特性測試工具，可廣泛
用于電池工業的研發，生產、維護、維修等各個環節。
電化學阻抗譜（EIS）測試技術
電池是將化學能轉化成電能的裝置，其阻抗特性受到化學特性變化影響，表現出非線性，
傳統的直流阻抗測試技術不能完全表征。電化學阻抗譜(EIS)是一種無損的參數測定和有效的
電池動力學行為測定方法，通過對電池系統的小信號頻率響應特性阻抗的掃描測試，將測試
結果繪制成電化學阻抗譜圖，表征電池系統的阻抗特性。

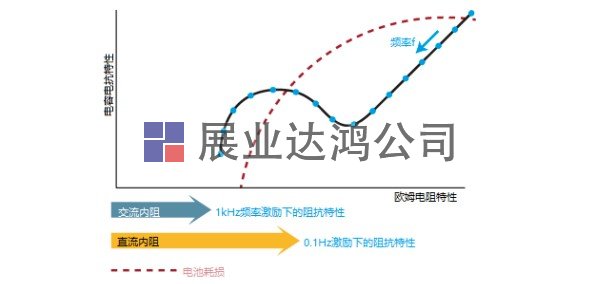

圖 1：電化學阻抗譜(EIS)與電池表征
電化學阻抗譜分析是電池研究領域全面表征分析電池性能的有力工具，然而傳統測試用
的電化學工作站非常昂貴，且不適用于工業場景。BRS Messtechnik GmbH 將電化學阻抗譜
分析與工業電池內阻測試標準相結合，推出了電池阻抗特性分析儀系列產品，可用于電池阻
抗特性測試的關鍵指標：電壓、交流內阻、直流內阻和奈奎斯特圖（阻抗譜）測試，并可給
出溫度、容量等附加指標。
表 1：電池的測試參數與參考應用
電池交流內阻、直流內阻和奈奎斯特圖（阻抗譜）
傳統電池內阻的測試原理是通過對電池或電池組施加較大的電流(充電或放電)，持續較
短時間，在電池內部還沒有達到完全極化的情況下，根據施加電流前后電池的電壓變化和施
加的電流，計算電池的放電內阻和充電內阻。權威的測試方法依據美國《FreedomCAR 電池
測試手冊》中的 HPPC 測試方法：測試持續時間為 10s，模擬放電電流和充電電流進行測試，
需要使用高精度的可編程直流電源和負載模擬測試過程，并用電流、電壓測試儀表輔助進行。
電池充放電測試方法對測試電池本身存在較大損耗，更多給出的電池物理特性，無法全
